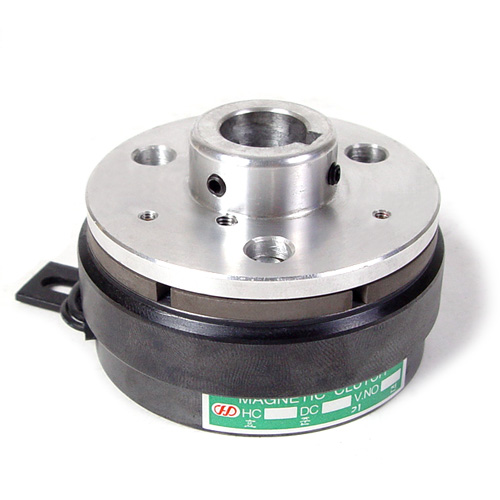

HCSP-00

상세정보
정의
동일축상에서 구동축과 피동축을 전자석을 이용하여 동력의 연결,분리하는 기능을 말한다.
동작
Stator의 코일에 전원이 공급되면 자력이 발생하여 Rotor와 Amature간에 흡입력이 발생된다.
이때에 Rotor의 마찰면과 Amature의 마찰면이 밀착되면서 마찰력이 발생하여 동력을 전달한다.
설명
베어링 부착한 STATOR와 AMATURE를 조립시킨 부착이 용이한 전자 클러치로 동력 전달과 분리,변속,정역회전 고빈도 운전에 적합합니다.

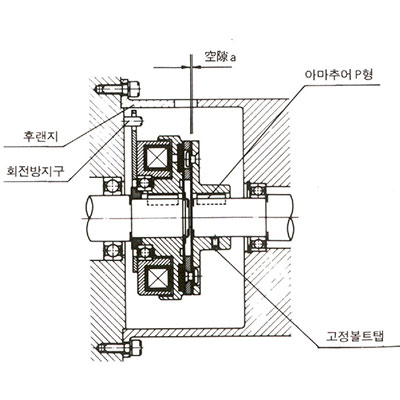

제품구조
품번품명
01ROTOR
02STATOR
03COIL
04C형 스냅링홈
05리드 선
06LINING
07AMATURE
08판 스프링
09KEY WAY
10AIR GAP
제품사양
형상 스테타 플랜지 부착형
아마추어 HCSP 형 - 샤프트부착(양축형)
토크 STATOR 0.5~8kgㆍm
사이즈 5사이즈

Size GD²(kgㆍ㎠) 중량(kg)
Rotor Amature Stator+Rotor Amature
06 2.94 2.41 0.44 0.1
08 8.94 6.83 0.77 0.18
10 27.1 26.5 1.33 0.4
12 85.6 72.2 2.43 0.75
16 252 253.5 4.4 1.2

다운로드

  • HCSP-06.dxf

  • HCSP-08.dxf

  • HCSP-10.dxf

  • HCSP-12.dxf

  • HCSP-16.dxf
