HC-00

상세정보
정의
동일축상에서 구동축과 피동축을 전자석을 이용하여 동력의 연결,분리하는 기능을 말한다.
동작
Stator의 코일에 전원이 공급되면 자력이 발생하여 Rotor와 Amature간에 흡입력이 발생된다.
이때에 Rotor의 마찰면과 Amature의 마찰면이 밀착되면서 마찰력이 발생하여 동력을 전달한다.
특징

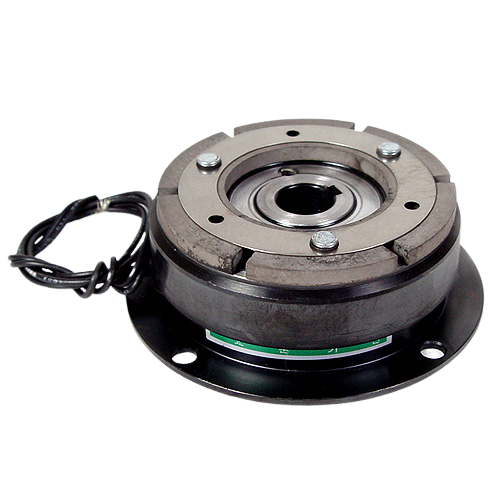

플랜지 부착형 STATOR와 AMATURE를 조합시킨 모델로 동력 전달과 분리,변속,정역회전 고빈도 운전에 적합합니다.

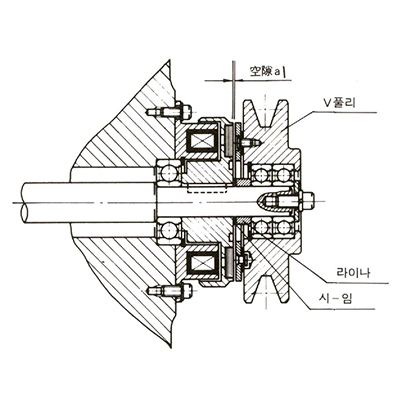

제품구조
품번 품명
01 ROTOR
02 STATOR
03 COIL
04 C형 스냅링홈
05 리드 선
06 LINING
07 AMATURE
08 판 스프링
09 KEY WAY
10 AIR GAP
제품사양
형상스테타플랜지 부착형
아마추어 HC 형 - 다이렉트 부착(통축용)
토크0.24~40kgㆍm
사이즈8사이즈

SizeGD²(kgㆍ㎠)중량(kg)
RotorAmatureStator+RotorAmature
062.941.690.40.06
088.944.720.730.1
1027.119.11.260.24
1285.652.22.30.46
16252191.54.20.9
207705487.51.8
251,7851,43313.83.2

TYPE마찰토크(Kgㆍm)정격전압(DC-V)용량(W)최고 회전수(rpm)
동마찰(Td)정마찰(Ts)
HC-050.270.2724(90)1010000
HC-060.50.55118000
HC-081.01.1156000
HC-102.02.2205000
HC-1244.5254000
HC-1689353000
HC-201820453000
HC-253840602000
다운로드

  • HC-05.dxf

  • HC-06.dxf

  • HC-08.dxf

  • HC-10.dxf

  • HC-12.dxf

  • HC-16.dxf

  • HC-20.dxf

  • HC-25.dxf
